— 產品中心 —模塊式高壓電源
概述 DESCRIPTION
HVP系列高壓電源是高精密高穩定性的模塊式電源，這種電源提
供正高壓或負高壓輸出。HVP系列電源還可外接電位器實現輸出
電壓的遠程控制，并且具有外接電壓電流 顯示、高壓輸出過壓過
特點 CHARACTERISTIC
? 恒壓恒流輸出
? 具有過流、過壓等保護功能
? 輸出電壓電流高精度
? 高可靠性
選型表 GEHE
 | 10w | 30w | 100w | 500w | 1000w | 2000w | ||||||
| 電流（mA） | 型號 | 型號 | 電流(mA) | 型號 | 電流 (mA) | 型號 | 電流(mA) | 型號 | 電流(mA) | 型號 | ||
| 1kv | 10 | HVP010*01 | 30 | HVP030*01 | 100 | HVP101*01 | 500 | HVP501*01 | 1000 | HVP102*01 | 2000 | HVP202*01 |
| 2kv | 5 | HVP010*02 | 15 | HVP030*02 | 50 | HVP101*02 | 250 | HVP501*02 | 50 | HVP102*02 | 1000 | HVP202*02 |
| 7kv | 1.5 | HVP010*07 | 4.3 | HVP030*07 | 14.3 | HVP101*07 | 71 | HVP501*07 | 143 | HVP102*07 | 286 | HVP202*07 |
| 11kv | 0.9 | HVP010*11 | 2.7 | HVP030*11 | 9.1 | HVP101*11 | 45.5 | HVP501*11 | 90.1 | HVP102*11 | 182 | HVP202*11 |
| 22kv | 0.45 | HVP010*22 | 1.36 | HVP030*22 | 4.5 | HVP101*22 | 22.7 | HVP501*22 | 45.5 | HVP102*22 | 91 | HVP202*22 |
| 33kv | 0.3 | HVP010*33 | 0.9 | HVP030*33 | 3 | HVP101*33 | 15.2 | HVP501*33 | 30.3 | HVP102*33 | 60.6 | HVP202*33 |
| 55kv | 0.55 | HVP030*55 | 1.8 | HVP101*55 | 9.1 | HVP501*55 | 18.2 | HVP102*55 | 36.4 | HVP202*55 | ||
| 77kv | 0.39 | HVP030*77 | 1.3 | HVP101*77 | 6.5 | HVP501*77 | 13 | HVP102*77 | 26 | HVP202*77 | ||
| 100kv | 1 | HVP101*100 | 5 | HVP501*100 | 10 | HVP102*100 | 20 | HVP202*100 | ||||
| 120kv | 4.2 | HVP501*120 | 8.3 | HVP102*120 | 16.6 | HVP202*120 | ||||||
| 150kv | 3.3 | HVP501*150 | 6.7 | HVP102*150 | 13.3 | HVP202*150 | ||||||
參數 PAR AMETER
| 參數 | 說明 | 參數 | 說明 |
| 輸入 | AC220 50/60Hz或DC24V | 電壓負載調整率 | ±1%（空載到額定負載） |
| 輸出 | 1kV、2kV、6kV、10kV、15kV、20kV | 電流線性調整率 | 1%（空載到額定負載） |
| 最高電壓輸出可選 | 6W~120W多種輸出功率可選 | 電流負載調整率 | ±1%（輸入電壓變化±10%） |
| 穩定度 | 開機半小時后，每小時0.1% | 工作溫度 | 0℃~+50℃ |
| 溫度系數 | ≤100ppm/℃ | 儲存溫度 | -40℃~+85℃ |
| 紋波電壓 | ≤0.1%Vp-p | 濕度 | 20%~85%相對濕度，無冷凝 |
| 輸出電壓外部控制 | 外器或外部控制電壓（Vp-in）0~+10Vdc，Zin=100kΩ | 冷卻方式 | 0~60W自然冷卻，風冷 |
| 電壓反饋顯示 | 0~+10Vdc對應0~100%額定輸出，Zout=10kΩ，精度：±1% | 外形尺寸 | 83.00mm×120.00mm×243.00mm |
| 電壓線性調整率 | ±0.1%（輸入電壓變化±2%） | 重量 | 2kg |

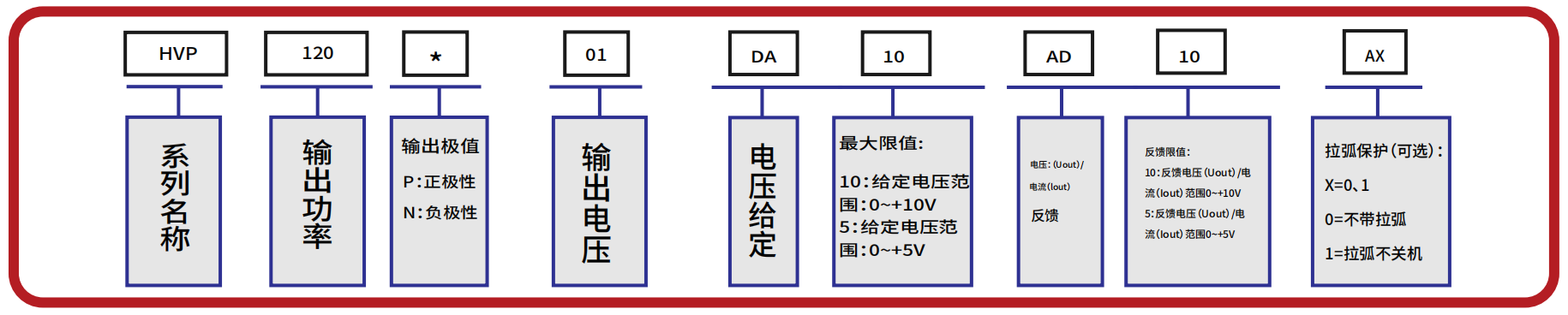

選型示例 EMAMPLE

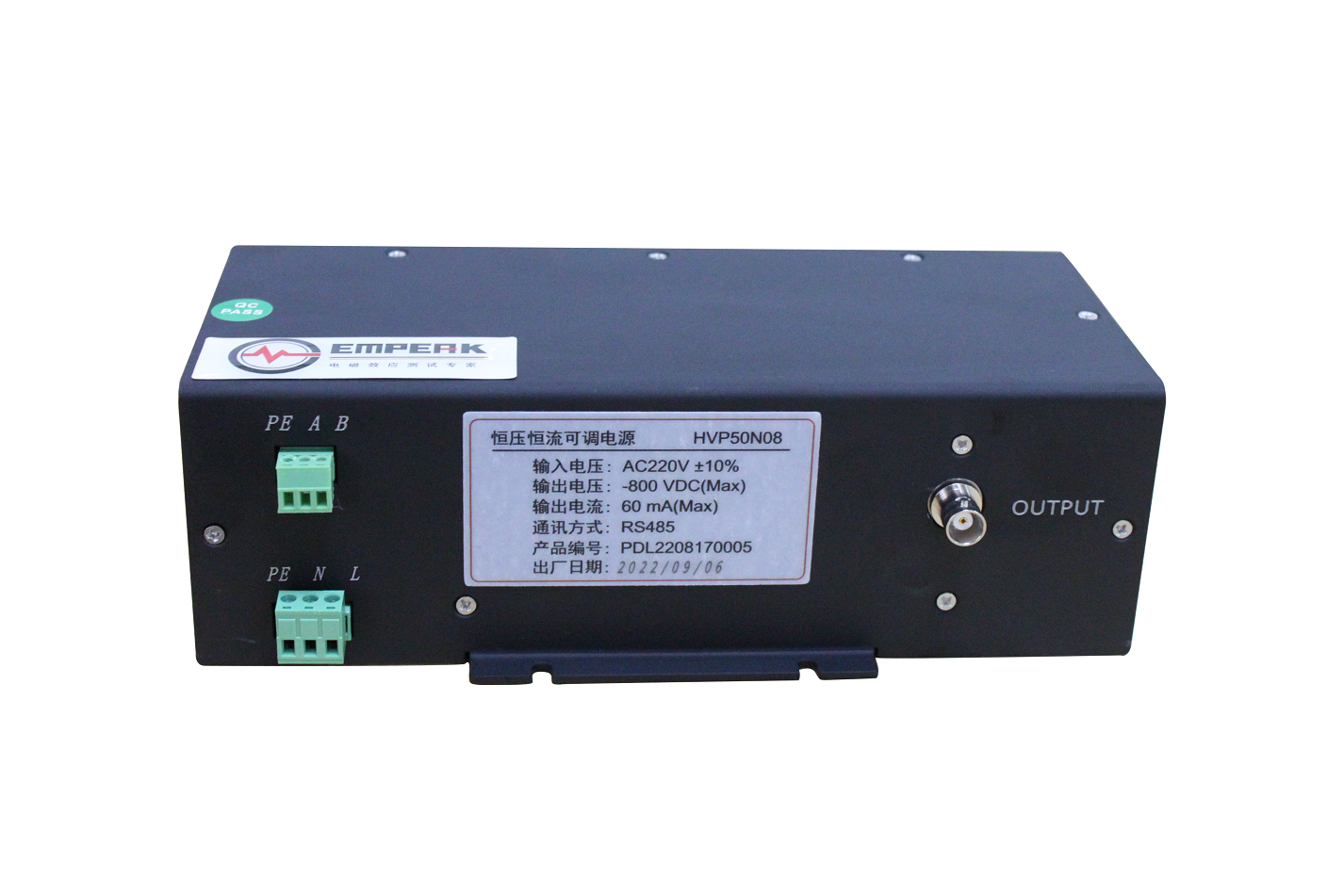

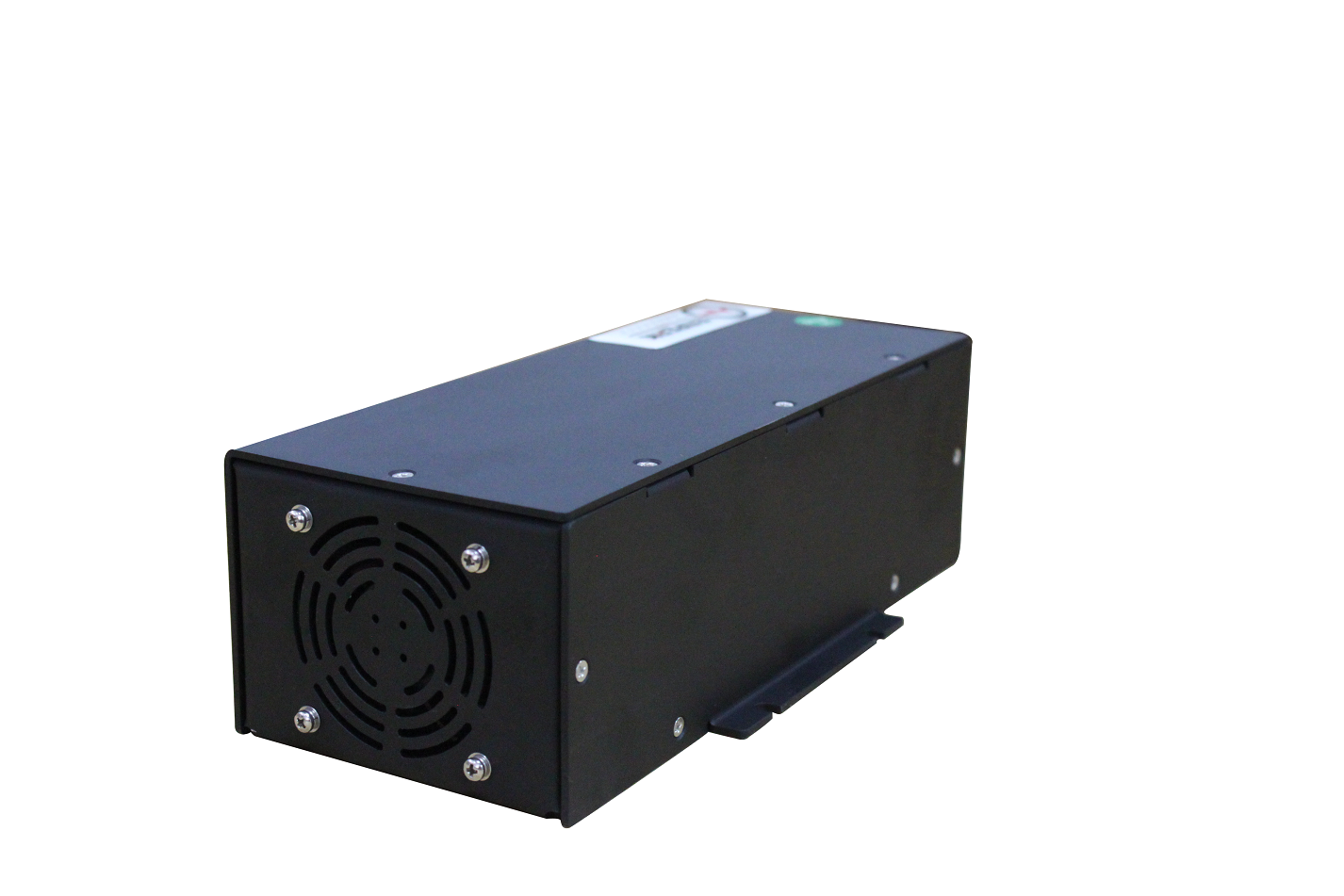

產品展示 COMMODITY DISPLAY
