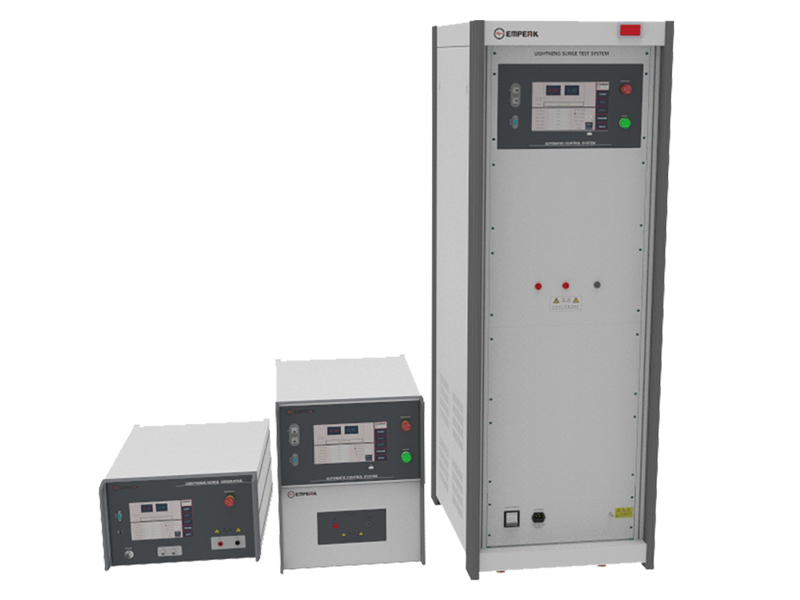

— 產品中心 —雷擊浪涌試驗儀
概述
當雷電發生時，會在附近的電氣傳輸系統中感應出一個較高的浪涌信號，連接在電氣系統中的較為敏感的電子儀器、家用電器等電子電氣產品可能會因為浪涌電流、電壓的干擾而導致功能異常、死機、重啟等故障現象，嚴重的可能會導電子元器件起火燒毀等嚴重事故。
本套雷擊浪涌試驗儀主要為模擬III類雷擊現象，對終端用電器進行浪涌測試，主要依據國家標準GB 17626.5，同時可滿足IEC61000-4-5的最新標準
標準
GB 17626.5
GB 18802.1
IEC61000-4-5
IEC61643-11
SAE ARP5412
RTCA/DO-160F/G
MIL-STD-461G CS117
GJB 8848-2016
特點
可內置的源端口校準用18uF耦合電容（IEC標準要求）
10寸全彩色觸摸屏顯示全自動智能控制
程控直流高壓電源充電
試驗電壓和間隔時間可以任意設置，可編排測試流程
0-360°在線相位角度注入功能，可滿足50/60Hz自動檢測
可內置電壓、電流測量檢測探頭，面板BNC輸出，可直接接示波器監測輸出波形
可內置峰值電壓、電流表
可內置兩種輸出波形（一種組合波，一種通訊波或者其他浪涌波形可選）
可內置單相、三相自動切換網絡
多種測試附件可選，提供一站式測試解決方案
上位機控制系統，實現自動測試控制測量一體化
主要參數
|
FSG-06 |
FSG-10 |
FSG-20 |
FSG-30 |
|
|
充電電壓 |
6.6kV |
11kV |
22kV |
33kV |
|
輸出波形1 |
1.2/50us & 8/20us 組合波 |
|||
|
開路電壓波形 |
1.2±30%/50±20% us |
|||
|
開路電壓幅值 |
6kV±10% |
10kV±10% |
20kV±10% |
30kV±10% |
|
短路電流波形 |
8±10%/20±10%us |
|||
|
短路電流幅值 |
3kA±10% |
5kA±10% |
10kA±10% |
15kA±10% |
|
輸出阻抗 |
2Ω±20% |
|||
|
輸出波形2 |
10/700us & 5/320 us 通訊波 |
|||
|
開路電壓波形 |
10±30%/700±20% us |
|||
|
開路電壓幅值 |
6kV±10% |
10kV±10% |
20kV±10% |
30kV±10% |
|
短路電流波形 |
5±20%/320±20% us |
|||
|
短路電流幅值 |
3kA±10% |
5kA±10% |
10kA±10% |
15kA±10% |
|
輸出阻抗 |
40Ω±20% |
|||
|
波形切換方式 |
自動切換 |
手動切換 |
||
|
輸出極性 |
正、負、正負交替 |
|||
|
相位角度控制 |
0-360°同步，異步，步進控制 |
|||
|
供電電源 |
AC220V 500W |
AC220V 1000W |
AC220V 2000W |
AC220V 3000W |
|
耦合去耦網絡 |
內置三相自動 |
內置三相自動 |
內置單相自動 外置三相手動 |
外置三相手動 |
|
設備尺寸 |
12U |
35U |
35U |
35U |
注：以上發生器內置兩種波形，波形可根據客戶需求選擇
|
其他專用雷擊浪涌發生器 |
|||
|
通訊系統雷擊浪涌發生器-Part68系列
|
型號：FSG-0668 輸出波形1: 10/160us 電壓波形：6～10/160～260us 1.65kV 電流波形：5～10/160～210us 220A 輸出波形2: 10/560us 電壓波形：6～10/560～860us 0.88kV 電流波形：5～10/560～760us 115A 輸出波形3: 電壓波形：9±2.7/720±144us 1.65kV 電流波形：5±1.5/320±64us 41.25A 輸出波形4: 2/10us 電壓波形：1～2/10～19us 1.65kV 電流波形：1～2/10～19us 220A 可選配2/10單相電源耦合去耦網絡 7寸彩色觸摸屏控制系統 |
主要用于電源和信號類雷擊浪涌試驗。滿足TIA968B、FCC Part68部分試驗要求 內置4種波形發生模塊于一體，可一站式滿足TIA-968B浪涌測試。 |
|
|
JEC 10kV雷擊浪涌發生器
|
型號：FSG-1012-J 輸出波形1: 電壓組合波 電壓波形：1.2±30%/50±20%us 10kV 電流波形：8±10%/20±10%μs 1.67kA 輸出阻抗：6Ω 輸出波形2: 電流波 電流波形：8±10%/20±10%us 2kA 輸出阻抗：5Ω 可內置單相、三相自動網絡 |
滿足日本標準JEC201/212等電磁兼容標準，可實現電壓組合波1.2/50 & 8/20波形輸入（阻抗6Ω），以及電流波形8/20 阻抗5Ω輸出。 |
|
|
JEC 20kV雷擊浪涌發生器
|
型號：FSG-2012-J 輸出波形1: 電壓組合波 電壓波形：1.2±30%/50±20%us 20kV 電流波形：8±10%/20±10%μs 3.35kA 輸出阻抗：6Ω 輸出波形2: 電流波 電流波形：8±10%/20±10%us 4kA 輸出阻抗：5Ω 可內置單相、三相自動網絡 |
||
